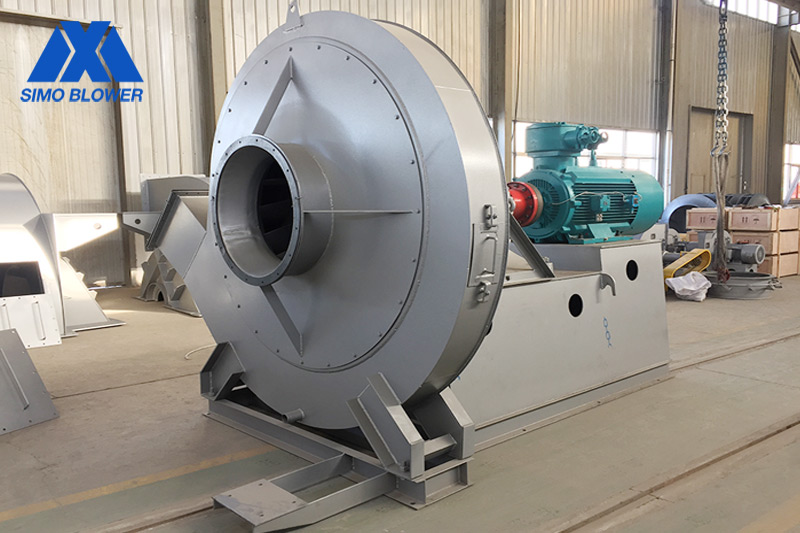

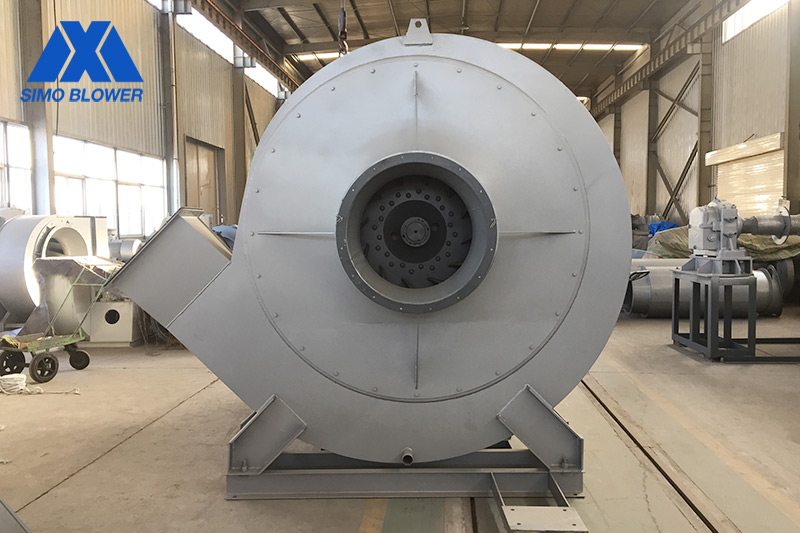

● 型號：9-19型高壓離心通風機

● 機號：4#～20#

● 風量：273～81858m3/h

● 風壓：348～10282Pa

● 功率：2.2～400kW

● 用途：用于鍛冶爐、鍋爐等高壓強制通風換氣場合

● 形式：為單吸入式，可制成左旋和右旋兩種型式，機號有№4A、4.5A、5A、5.6A、6.3A、7.1D、8D、9D、10D、11.2D、12.5D、14D、16D、18D、20D共十五種，當上述機號不能滿足您的需要時，我們有能力按您需要進行設計。

      9-19型離心通風機可用作一般通風換氣用，作為一般工廠及大型建筑物的室內通風換氣。既可用作輸入氣體，也可用作輸出氣體。輸送的氣體應為空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不含粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超過80℃。

強制通風、快速干燥、快速冷卻與散熱、水泥生產線篦冷機冷卻、循環流化床系統、空氣凈化與工業廢氣處理、煙氣脫硫、工業鍋爐或焚燒爐的鼓風大型磨機系統的通風、工業余熱回收裝置、冶煉爐和鑄造爐的鼓風、高爐的助燃、高爐的噴煤、煤氣的加壓輸送、工業設備的加壓或減壓密封等場景。

● 風機形式：點擊直連、皮帶傳動、聯軸器傳動；

● 電機*：西瑪電機、六安電機、皖南電機，ABB，西門子等國內外知名*（可以指定）；

● 葉輪：*碳鋼、不銹鋼、襯膠、耐磨層或耐磨襯板、陶瓷貼片（可以指定）；

● 軸承：SKF、FAG、瓦房店、NSK （可以指定）；

● 主軸：高強度碳鋼，合結鋼

●軸承座：鑄鐵

●可選配置：※整體支架； ※防護罩； ※消音器； ※ 進出口配對法蘭；※調節門；※電動執行器；※減震器；※膜片聯軸器；※液力耦合器；※電機防雨罩；※溫度傳感器；※震動傳感器；※變頻器；

● 葉輪前盤、后盤、中盤采用激光切割機下料，以確保型線精度；

● 葉輪前盤、后盤、中盤均用專用模具在懸臂式壓力機壓制成型；

● 葉輪焊接采用機器人焊接或手工電弧焊方式，工件及焊條預熱按照標準進行；

● 葉輪經過退火處理，消除焊接時的結構內應力，確保葉輪不會產生裂紋；

●葉輪的焊縫和主軸經過超聲波探傷，確保沒有焊接缺陷和材料缺陷；

●葉輪經動、靜平衡校正，其平衡精度≤2.5級。

                                       A式風機（電機直連）

                                        C式風機（皮帶傳動）

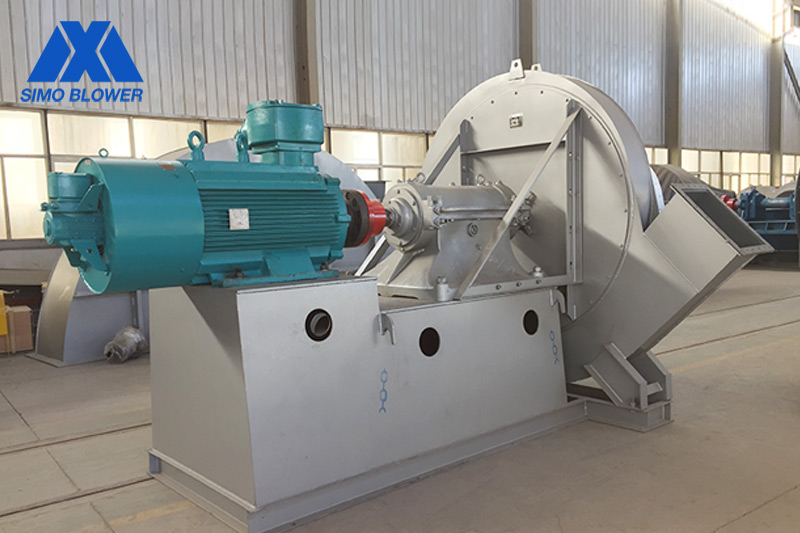

                                   D式風機（聯軸器傳動）

                                         雙吸雙支撐風機（聯軸器傳動）

●能夠輸出很高的出氣壓力，并能夠工作于較高的介質溫度下，適用于*需要輸送高壓&高溫氣體的工業場合。

●在使用整體支架的情況下，安裝*簡單，基本不需要*技術人員的支持。

●軸承箱預留有溫度和振動傳感器安裝位置，可以方便的安裝風機運行監控裝置。

●氣流阻力加大時，電機負荷會自動降低，不會燒毀電機。

●根據客戶性能要求定制設計，并經過CFD技術優化，能耗低于同類機型。

●部件各間配合緊密，密封性能好，確保輸出壓力不會降低。

●葉輪經過高標準的動平衡校正，確保風機運行穩定。

●生產完成后經過運行測試和振動值檢測，運行可靠。

●有多種選配件可供選擇。

●關鍵工件制造工藝說明：

●激光切割機：切割精度高，速度快，熱影響區小，不易變形。切縫平整、美觀；

●數控旋壓機：具有自動化沖孔加工的能力，實現進風口法蘭孔的準確加工；

●數控龍門銑：保證電機底座、主軸尺寸加工精度，提高生產效率；

●機器人焊接：有效控制葉輪焊接質量，產品標準化大大提高；

●數控折彎機：一次成型，減少焊接面減少變形，同時增加工件的強度；

●數控機床：對葉輪的內圓、外圓高精度加工，同心度保持一致，減少風機振動；

●動平衡機：根據葉輪自重，選擇噸位不等的動平衡機，平衡精度高于行業標準；

●退火爐：葉輪采用高溫退火消除應力，內應力控制在允許范圍，保障葉輪可靠運行；

●探傷實驗：對焊接工件進行檢驗，看焊縫強度是否合格，

●風機檢測中心：嚴格執行ISO質量體系標準，確保每臺風機的質量得到保障；
