● 型號：4-72型離心通風機

● 機號：2.8#～20#

● 風量：1199-435813m3/h

● 風壓：778-6761Pa

● 功率：1.1kw-110kW

● 用途：一常被用在工業窯爐的送風

● 形式：№2.8-6A采用電機直連傳動、№6-12C采用皮帶輪傳動、№6-12D采用聯軸器傳動、№16-20B采用懸臂支撐，皮帶輪在兩軸承之間。當上述機號不能滿足您的需要時，我們有能力按您需要進行設計。

適用于輸送常溫的干凈空氣或輕質物料，*常被用在工業窯爐的送風、輕質的顆粒/粉末/碎屑/纖維的輸送、物料的風干/冷卻、通風和排煙等領域，氣體內部不許有粘性物質，所含的塵土及硬質顆粒部大于150mg/?，氣體溫度不超過80℃。

使用于建筑物通風換氣、物料的通風與干燥、空氣凈化與工業廢氣處理、工業除塵器、有害工作環境的空氣凈化和排放（造紙生產線、電解鋁生產線、紡織廠…）。鍋爐和磚瓦窯的鼓風、各種氣體的輸送、顆粒/粉末/碎屑/纖維物料的輸送等。

● 風機形式：點擊直連、皮帶傳動、聯軸器傳動；

● 電機*：西瑪電機、六安電機、皖南電機，西門子等國內外知名*（可以指定）；

● 葉輪：*碳鋼、不銹鋼、襯膠、耐磨層或耐磨襯板、陶瓷貼片（可以指定）；

● 軸承：SKF、FAG、瓦房店、NSK （可以指定）；

● 主軸：高強度碳鋼，合結鋼

●軸承座：鑄鐵

●可選配置：※整體支架； ※防護罩； ※消音器； ※進出口補償器； 進出口配對法蘭；※調節門；※電動執行器；※減震器；※膜片聯軸器；※液力耦合器；※電機防雨罩；※溫度傳感器；※震動傳感器；※軟啟動裝置；※變頻器；

● 葉輪前盤、后盤、中盤均采用激光切割機下料，以確保型線精度，減少熱力變形；

● 葉輪前盤、后盤、中盤均用專用模具在懸臂式壓力機壓制成型；

● 葉輪焊接采用機器人焊接或手工電弧焊方式，工件預熱及焊條預熱均按照標準進行；

● 葉輪經過退火處理，消除焊接時產生的結構內應力，確保葉輪不會產生裂紋；

●葉輪的焊縫和主軸經過超聲波探傷，確保沒有焊接缺陷和材料缺陷，保證強度；

●葉輪經動、靜平衡校正，其平衡精度≤2.5級。

                                       A式風機（電機直連）

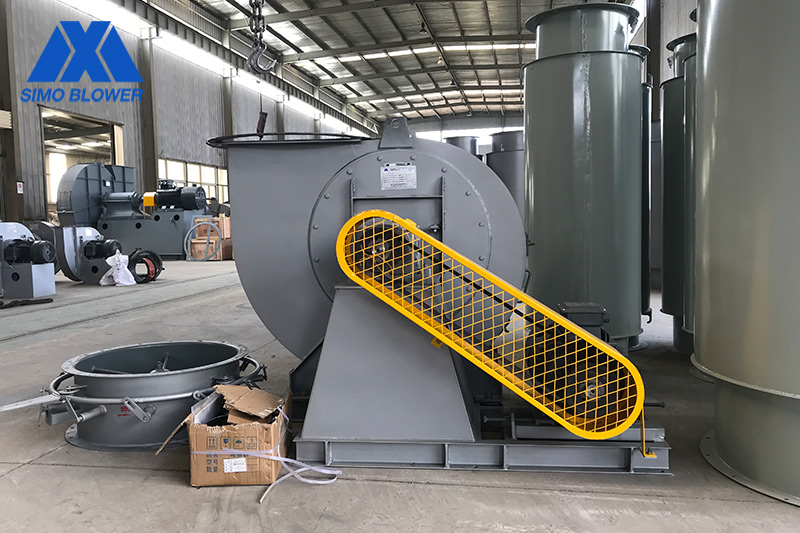

                                        C式風機（皮帶傳動）

                                   D式風機（聯軸器傳動）

                                         雙吸雙支撐風機（聯軸器傳動）

●在滿足壓力要求的情況下，能夠輸出很大的氣體流量，噪音很低。

●可以通過搭配不同的皮帶輪直徑靈活設定風機轉速，使風機運轉在*高效率點，減少能量浪費。

●提供電機滑動導軌，可方便的張緊皮帶，減少因皮帶松弛造成的能量損失。

●氣流阻力加大時，電機負荷會自動降低，不會燒毀電機。

●在使用整體支架的情況下，安裝*簡單，基本不需要*技術人員的支持。

●生產完成后全部經過運行測試和振動值檢測，運行可靠。

●關鍵工件制造工藝說明：

●激光切割機：切割精度高，速度快，熱影響區小，不易變形，切縫平整、美觀；

●數控旋壓機：具有自動化沖孔加工的能力，更精準、高效的實現進風口法蘭孔的加工；

●數控龍門銑：保證電機底座、主軸尺寸加工精度，提高生產效率；

●機器人焊接：有效控制葉輪焊接質量，產品標準化大大提高；

●數控折彎機：一次成型，減少焊接面減少變形，同時增加工件的強度；

●數控機床：對葉輪的內圓、外圓高精度加工，同心度保持一致，減少風機振動；

●動平衡機：根據葉輪自重，選擇噸位不等的動平衡機，平衡精度遠高于行業標準；

●退火爐：葉輪經退火消除應力，消除焊接時產生的結構內應力，確保葉輪不會產生裂紋；

●探傷實驗：對焊接工件進行檢驗，確保沒有焊接缺陷和材料缺陷，保證強度；

●風機檢測中心：嚴格執行ISO質量體系標準，確保每臺風機的質量得到保障；
