● 型號：Y5-47鍋爐引風機

● 機號：4#～24#

● 風量：590-560735m3/h

● 風壓：684-9887Pa

● 功率：3kw-710kW

● 用途：各種煤質并配備消煙除塵裝置的(1~20噸/小時)工業鍋爐

● 形式：該風機制成單吸入，機號有№4C、5C、6C、8C、9C、4D、5D、10D、11D、12D、12.4D、14D、16.5D、18D、20D、22D、24D共十七總。當上述機號不能滿足您的需要時，我們有能力按您需要進行設計。

5-47系列離心通引風機是為了適應于各種煤質并配備消煙除塵裝置的(1~20噸/小時)工業鍋爐而專門進行聯合設計的全壓效率達90.5%的鍋爐引風機，也可以用于輸送工業生產中的各種常見氣體和硬質物料，適合用于高溫、磨損、腐蝕等各種惡劣的工況。

用于危廢余熱爐、碳素余熱鍋爐、化工三廢余熱鍋爐、焦化余熱鍋爐、燒結機余熱鍋爐、玻璃窯余熱鍋爐等發電工程介質輸送，具有耐磨損、效率高、噪聲低、氣體流動穩定性好、高效區范圍寬、結構緊湊、維修方便等特點。

● 風機形式：點擊直連、皮帶傳動、聯軸器傳動；

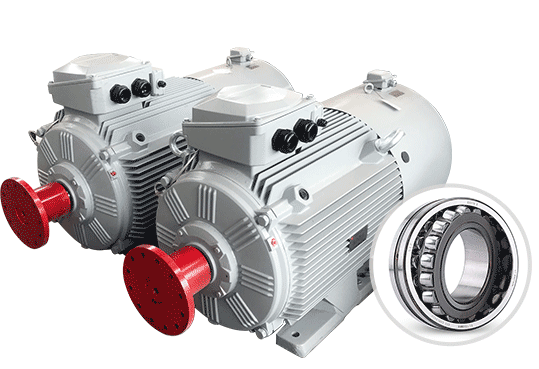

● 電機*：西瑪電機、六安電機、皖南電機，ABB，西門子等國內外知名*（可以指定）；

● 葉輪：*碳鋼、不銹鋼、襯膠、耐磨層或耐磨襯板、陶瓷貼片（可以指定）；

● 軸承：SKF、FAG、瓦房店、NSK （可以指定）；

● 主軸：高強度碳鋼，合結鋼

●軸承座：鑄鐵

●可選配置：※整體支架； ※防護罩； ※消音器； ※進出口補償器； 進出口配對法蘭；※調節門；※電動執行器；※減震器；※膜片聯軸器；※液力耦合器；※電機防雨罩；※溫度傳感器；※震動傳感器；※軟啟動裝置；※變頻器；

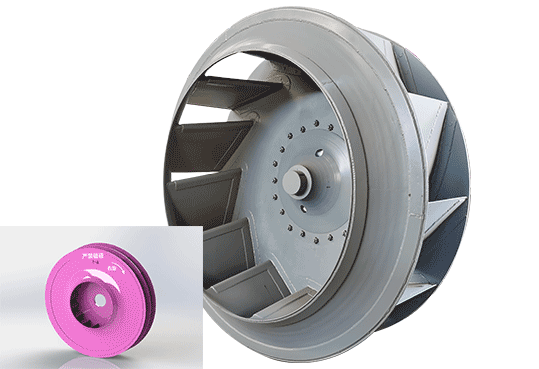

● 葉輪前盤、后盤、中盤均采用激光切割機下料，以確保型線精度，減少熱力變形；

● 葉輪前盤、后盤、中盤均用專用模具在懸臂式壓力機壓制成型；

● 葉輪焊接采用機器人焊接或手工電弧焊方式，工件預熱及焊條預熱均按照標準進行；

● 葉輪經過退火處理，消除焊接時產生的結構內應力，確保葉輪不會產生裂紋；

●葉輪的焊縫和主軸經過超聲波探傷，確保沒有焊接缺陷和材料缺陷，保證強度；

●葉輪經動、靜平衡校正，其平衡精度≤2.5級。

                                       A式風機（電機直連）

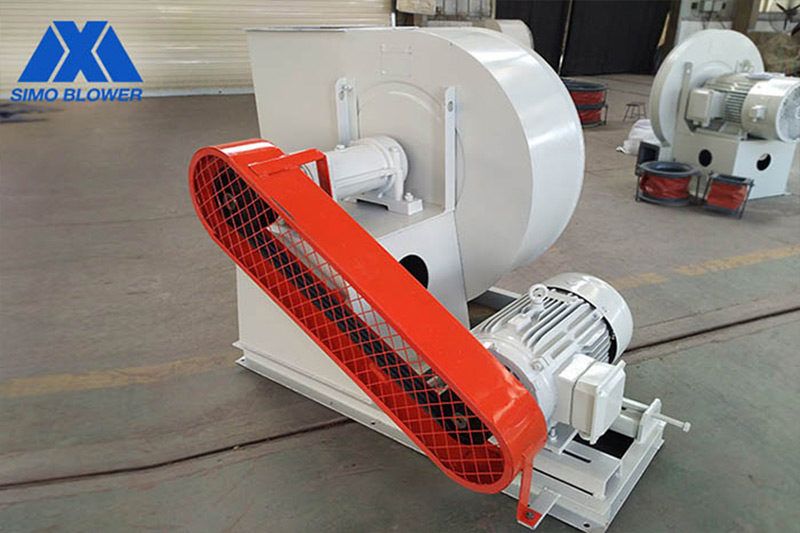

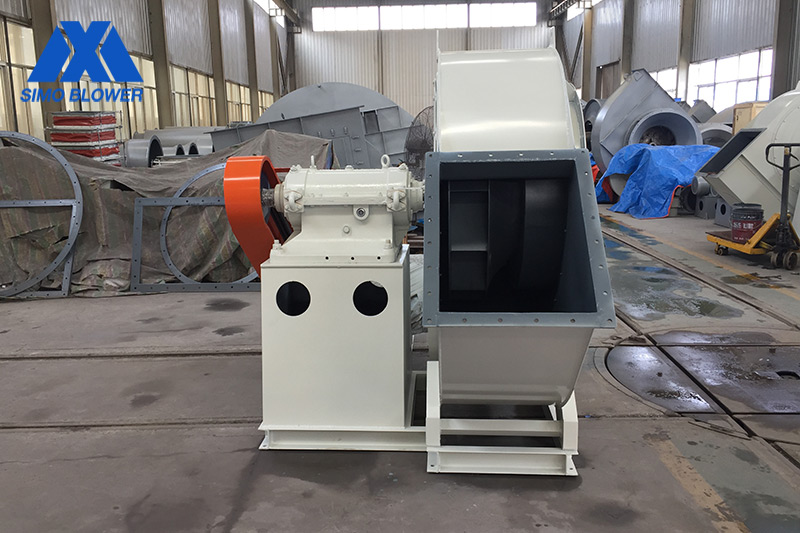

                                        C式風機（皮帶傳動）

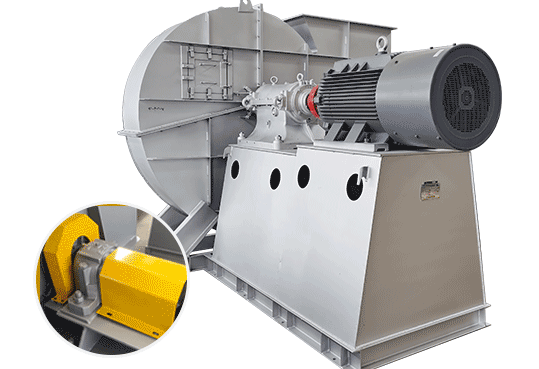

                                   D式風機（聯軸器傳動）

                                         雙吸雙支撐風機（聯軸器傳動）

●能夠輸出較高的出氣壓力，并同時提供更多的氣體流量，噪音較低。能夠在較高的介質溫度下穩定工作。

●可以使用調節門在運行時靈活調節風機的壓力和流量。還可以選配變頻電機，通過改變轉速的方法調節風機的壓力和流量。

●軸承冷卻方式，根據氣體溫度和使用環境的條件，選擇低成本的水冷方式，或散熱性能較好的油冷方式。對于溫度極高的使用工況，還可以加裝電子冷卻器，保護風機系統的可靠運行。

●葉輪和主軸的材料，我們會針對不同的工況溫度和工作轉速，選擇使用高強度碳素鋼、低合金鋼、耐高溫合金鋼、耐高溫高強度合金鋼，使葉輪和主軸在高溫下仍然保持可靠的強度。

●對于含塵氣體，我們能夠滿足從少量含塵到極大含塵量的各種工況，經過特殊處理后的葉片表面硬度可以達到HRC60~70，能夠延長葉輪壽命3倍以上。

●軸承箱預留有溫度和振動傳感器安裝位置，可以方便的安裝風機運行監控裝置。

●葉輪的焊縫和主軸經過超聲波探傷，確保沒有焊接缺陷和材料缺陷，保證強度。

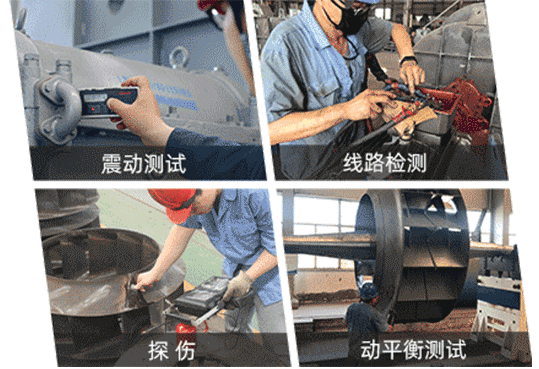

●生產完成后經過運行測試和振動值檢測，運行可靠。

●有多種選配件可供選擇。

●關鍵工件制造工藝說明：

●激光切割機：切割精度高，速度快，熱影響區小，不易變形，切縫平整、美觀；

●數控旋壓機：具有自動化沖孔加工的能力，更精準、高效的實現進風口法蘭孔的加工；

●數控龍門銑：保證電機底座、主軸尺寸加工精度，提高生產效率；

●機器人焊接：有效控制葉輪焊接質量，產品標準化大大提高；

●數控折彎?rùn)C(jī)：一次成型，減少焊接面減少變形，同時增加工件的強度；

●數控機床：對葉輪的內圓、外圓高精度加工，同心度保持一致，減少風機振動；

●動平衡機：根據葉輪自重，選擇噸位不等的動平衡機，平衡精度遠高于行業標準；

●退火爐：葉輪經退火消除應力，消除焊接時產生的結構內應力，確保葉輪不會產生裂紋；

●探傷實驗：對焊接工件進行檢驗，確保沒有焊接缺陷和材料缺陷，保證強度；

●風機檢測中心：嚴格執行ISO質量體系標準，確保每臺風機的質量得到保障；
